设计或实现阀门的工程师意识到其CV，或以其他方式称为流量系数。该值是用于通过基于特定压降来预测通过特定阀的流动的系数。此号码是系统工程师的强大工具，因此它们可以快速比较不同的阀门以及如何影响整个系统。应用于标准控制阀时，这是一个简单的概念。
CV方程（用于临界流程）
对于介质的温度和比重有一些考虑，但那是另一个讨论。那么在压力调节器上应用Cv有什么问题呢?
拾取调节器时，简单地将尺寸放在其CV上可能导致尺寸不当。调节器的CV通常基于其最大流量。在最大流量容量下，调节器不是真正调节压力。在其最大流量的最大流量下使用调节器是例外而不是正常操作条件。换句话说，如果调节器处于完全打开的条件，其中使用CV是合适的，则下游压力从未达到设定的水平，并且调节器可以是电路的ChrekePoint。在某些情况下，这暂时刻意，例如吹扫或排气功能，但这不是正常的操作条件。
这是为什么许多压力调节器制造商不要突出显示CV值，而是提供流量曲线作为适当阀门选择的工具。流动曲线基本上向您展示调节器的压降量随着流量而增加。

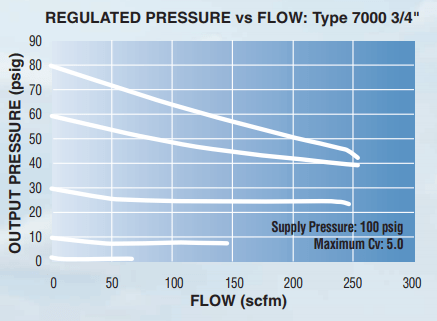

流动曲线
作为一个例子，上面是我们的发布流程曲线类型7000.有一个3/4“端口。基于初始设定压力有多个曲线，但所有曲线都有100psi的供电压力。如果我们以顶线为例，则调节器设置为80 psi的去噪条件（无流量）。随着流量增加输出压力下降。如果流量增加到200 SCFM，则预期输出压力将在50psi附近。另一个项目要注意的是250 SCFM后的压力掉落。高于该流速，调节器不再调节输出压力。
因此，在选择合适的调节器时，将其总结一下，流曲线是更好的设计助手。流量系数应该仅在选择过程中用作辅助标准。显然，还有其他选择时要考虑的事情除了流动以外的调节器。有关这些帮助，请联系我们的支持台[电子邮件受保护]。
