了解调节阀流量特性曲线

关于流量特性曲线的一个常见误解是，它们显示了在给定的供应和输出压力下，有多少空气将流过调节器。事实并非如此。通过调节阀的流量取决于设备本身，以及它所安装的系统的几个特性。

相反，流量特性曲线描述了调节阀中称为“下垂”的现象。下垂是一个调节器的自然趋势，允许下降的输出压力通过一个单位的流量增加。调节器的下垂量很大程度上取决于调节器的设计。高性能，精密调节器，如100型通常有非常小的下垂，随着流量的增加。

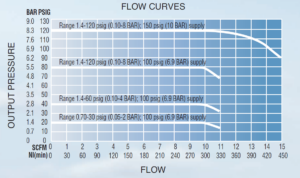

观察下面的流量特性曲线，我们看到标有作为Y轴的输出压力，并将其流为X轴。对于此示例，我们将专注于图形中的顶部曲线，该图中以120 psi开头。

在这条曲线的最左边，在120psi和0 SCFM点，我们可以认为这个单元处于无舵状态。换句话说，没有流体通过调节器。当我们开始向右追踪管线时，通过调节器的流量正在增加。在这个特殊的装置中，我们的90型，输出压力会持续保持非常稳定直到大约10千毫米松的空气流过这个装置。当流量需求增加到10 scfm以上时，调节器无法维持其输出压力设定值，输出压力会下降。这个输出压力下降是这个装置的下垂。

在考虑在高流量情况下使用的调节器时，这种图可能会有所帮助。如果对您的进程至关重要，则输出压力保持在同一级别，那么您将想要选择一个具有较低DROOP的单元。此图表能够告诉您您可以在给定流程期望的下垂程度。所提供的图表处于某些输入和输出压力。如果您的过程正在利用不同的集合压力，则此图将帮助您推断您的特定曲线可能看起来像的内容。
