先导式，多级1:1继电器
200型精密空气继电器是一个飞行员操作的，多阶段1:1继电器具有正偏置和负偏置调节能力。它准确地再现了一个信号压力加或减偏置设置与一致的可靠性。输出控制和稳定性是通过一个高增益伺服平衡控制机构来保持的，该机构由一个高度敏感的不锈钢测量胶囊激活。

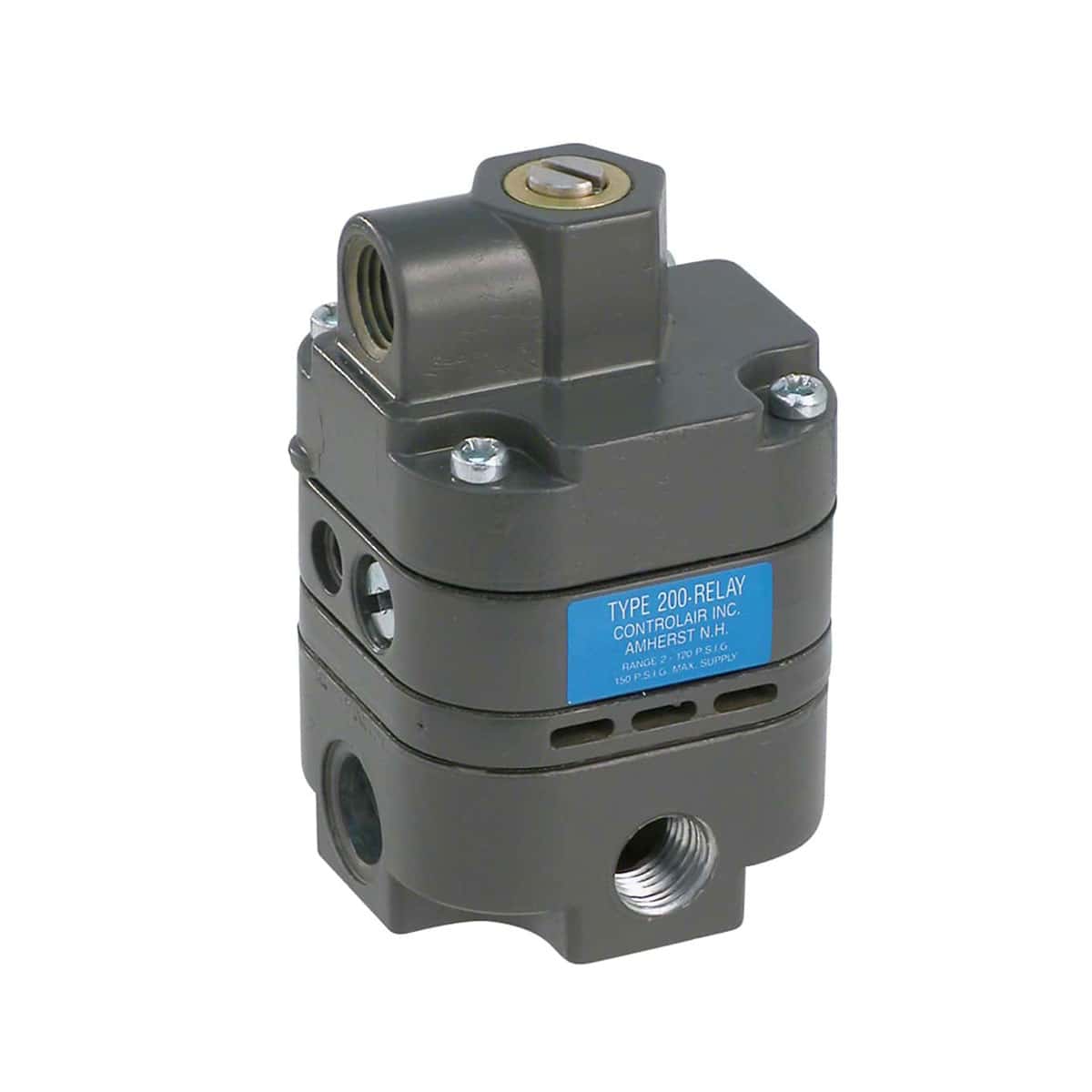

200型精密空气继电器
| 流量（100个PSIG电源; 20个PSIG信号） | 14scfm (396 Nl/min) |
|---|---|
| 供应/输出端口尺寸 | 1/4" BSP, 1/4" NPT, 3/8" BSP, 3/8" NPT |
| 信号端口大小 | 1/4“NPT，1/4”BSP |
| 排气能力类型- 200 | 3 scfm (85 Nl/min) |
| 排气- 200型人力资源能力 | 11scfm (311 Nl/min) |
| 排气容量类型-200ehr | 15 scfm (425 Nl/min) |
| Max。供应压力 | 150 psig (10 bar) |
| Max。输出压力 | 120 psig（8 bar） |
| Max。信号的压力 | 120 psig（8 bar） |
| 灵敏度-水柱 | 1/8“（3.2mm） |
| 供应压力敏感性 | 少于.005 psig（1.7 bar），用于更换25 psi（1.7 bar）的供应压力 |
| 偏置范围(最大输出120psig - 8bar) | -30到+ 100 psig(-2到6.7 bar) |
| 流血Rate-Less比 | 0.08 scfm (2.3 Nl/min) |
| 环境温度范围 | -20°至160 f°（-29°至71°C） |
| 重量 | 1.4磅。通用汽车(635) |
| 安装 | 在线(管) |
| 体材料 | 铝 |
| 其他材料 | 丁腈，丁腈，黄铜，镍 |
| 类型 | 模型 数字 |
港口规模 （NPT / BSP） |
输出范围 | |
| ψ | 酒吧 | |||
| 200. | 公元前200 - | 1/4“ | 2-120 | 0.14 8 |
| 200. | 200 - cc | 3/8” | 2-120 | 0.14 8 |
| 200 -人力资源 | 210-BC | 1/4“ | 2-120 | 0.14 8 |
| 200 -人力资源 | 210-CC. | 3/8” | 2-120 | 15 - 800 |
| 200-EHR. | 公元前211 - | 1/4“ | 2-120 | 15 - 800 |
| 200-EHR. | 211 - cc | 3/8” | 2-120 | 15 - 800 |
| 200 - eb | 220-BC | 1/4“ | 2-120 | 15 - 800 |
| 200 - eb | 211 - cc | 3/8” | 2-120 | 15 - 800 |
| 200-EB / HR | 230-BC | 1/4“ | 2-120 | 15 - 800 |
| 200-EB / HR | 230-CC. | 3/8” | 2-120 | 15 - 800 |
选项-在型号末尾添加合适的字母:
电子抽头排气:允许捕获的排气。10-32抽头排气口和带刺排气螺钉。
U - BSP移植 - 1/4“，3/8”BSP移植。
氧兼容-订购信息请咨询工厂
配件
压力计
P/N: 446-725-003
0-30 psi p / n：446-725-004
0-60 psi p / n：446-725-001
P/N: 446-725-002
