坚固的铝外壳具有快速冲程能力
6100型铝容量助推器是一个1：1的信号，输出中继在需要高前进气流和排气能力的应用中使用。通常，它们用于提高大容量阀致动器的节流速度。它们适用于隔膜或活塞致动器。固定死区和可调旁路阀组合，以允许小增量下游调节，而无需打开主增压阀。旁通阀用于调整动态响应，以提供宽范围的致动器尺寸。使用标准信号压力范围时，负偏置调整（高达-4 psi）可用于“零”下游压力。

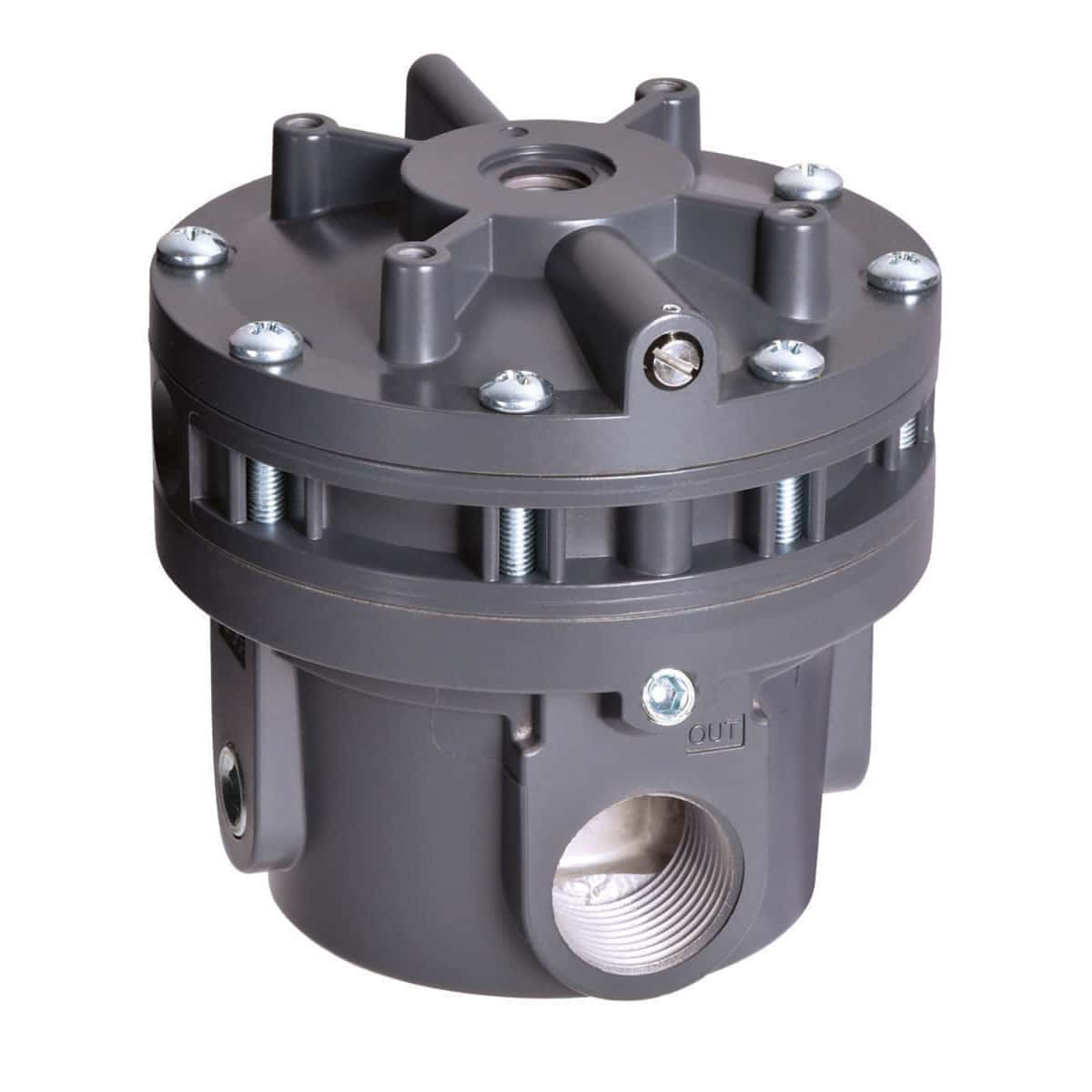

6100型高流量容积升压器
| 流量 | 250 scfm（7,075 nl.min） |
|---|---|
| 港口规模 | 1/2“NPT，1/4”NPT，3/4“NPT |
| 信号端口大小 | 1/4“不扩散核武器条约》 |
| 排气口尺寸(可选) | 1/4“不扩散核武器条约》 |
| 仪表港口大小 | 1/4“不扩散核武器条约》 |
| 最大流量/排气系数(Cv) 1/4”端口 | 2/3.5 |
| 最大流量/排气系数（CV）1/2“端口 | 4.5/3.5 |
| 最大流量/排气系数(Cv) 3/4”端口 | 5/3.5 |
| 排气容量（3/4“端口） | 80 scfm（2,264 nl / min） |
| 信号输出比 | 1:1 |
| 死亡带 | 小于0.2 psig（0.01 bar） |
| 供应压力敏感性 | 0.1 psig (0.007 bar)为25 psi (1.7 bar)的供应压力变化 |
| Max。供应压力 | 250 psig (17 bar) |
| Max。输出压力 | 150 psig (10 bar) |
| Max。信号的压力 | 150 psig (10 bar) |
| 环境温度范围 | -40°to 200°F(-40°to 93°C) |
| 重量 | 2.5磅(1.13公斤) |
| 安装选项 | 在线，安装支架 |
| 体材料 | 铝 |
| 其他材料 | 镀锌钢，腈，硅酮 |
| 零件号 | 移植 |
| 6100 - ba | 1/4“不扩散核武器条约》 |
| 6100年达 | 1/2“不扩散核武器条约》 |
| 6100 - ea | 3/4“不扩散核武器条约》 |
选项-在型号末尾添加合适的字母:
E.- 1/4 " NPT螺纹排气(2)
L.- 低温： -62°至194°F（-52°至90°C）
R.- EAC-TR-CU
S.-不锈钢内饰
X- ATEX 2014/34 /欧盟
Z.- 负偏见-4 +/- 1 psi偏见
配件:
安装支架(镀锌钢): P / N 449-542-045。
安装支架（不锈钢）: P / N 449-542-050。
1/4 " NPT排气屏/消声器配件：
P/N: 445-761-008
(单位必须有' E '抽头排气选项)。
