来自输入信号的输出压力加上预设偏压
650型正偏置继电器是一个信号操作调节器，它提供一个输出压力，即输入信号压力加一个预置偏置的总和。该设备的流量上限为50 SCFM，压降最小。一个吸引管在输出保持设置的压力在变化的流量条件下，通过引起主供应!y型阀门的开启和关闭与流量需求成比例。有一个选择的四个调整范围为正偏差设置。该装置最常用于将低流量控制信号转换为操作系统的高流量要求。

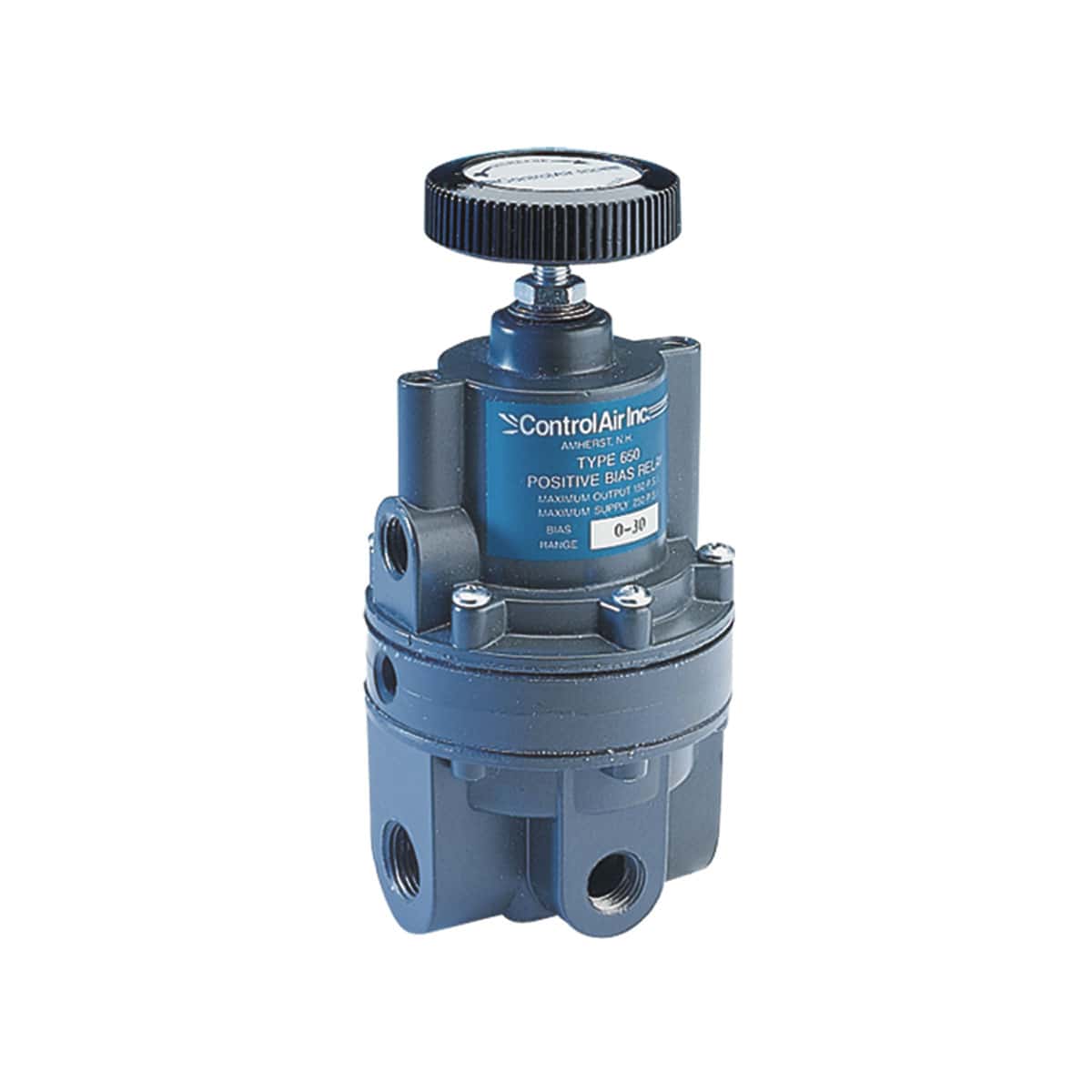

650型正偏置空气继电器
| 流量能力在100 psig (7 bar)供应和20 psig (1.4 bar)输出 | 50 SCFM（1415 NL / min） |
|---|---|
| 港口规模 | 1/2" BSP, 1/2" NPT, 1/4" BSP, 1/4" NPT, 3/8" BSP, 3/8" NPT |
| Max。流的简历 | 1 |
| 灵敏度水柱 | 0.25“（3.2毫米） |
| 供应压力敏感性 | 0.1 psig（0.007 bar），用于改变50 psi（3.4 bar）的供应压力 |
| Max。供应压力 | 250 psig (17 bar) |
| Max。输出压力 | 150 psig (10 bar) |
| Max。信号的压力 | 150 psig (10 bar) |
| 环境温度范围 | -40°至160°F（-40°至71°C） |
| 重量 | 1.75磅(635克) |
| 安装选项 | 管、板、支架 |
| 体材料 | 铝 |
| 其他内部材料 | 采购产品不锈钢，黄铜，镀钢，缩醛，腈，聚酯织物，abs塑料 |
| 型号 | 港口规模 不扩散核武器条约》(NPT) |
偏差范围 | |
ψ |
酒吧
|
||
| 650-BA. | 1/4“ | 0 - 2 | 0-0.14 |
| 650-BC | 1/4“ | 0-15 | 0 - 1 |
| 650-BD | 1/4“ | 0-30 | 0 - 2 |
| 650-是 | 1/4“ | 0-60 | 0 - 4 |
| 650-BF. | 3/8” | 0 - 150 | 0-10 |
| 650-CC. | 3/8” | 0-15 | 0 - 1 |
| 650-CD. | 3/8” | 0-30 | 0 - 2 |
| 650-CE | 3/8” | 0-60 | 0 - 4 |
| 650-CF. | 3/8” | 0 - 150 | 0-10 |
| 650-DA | 1/2“ | 0 - 2 | 0-0.14 |
| 650-DC. | 1/2“ | 0-15 | 0 - 1 |
| 650-DD | 1/2“ | 0-30 | 0 - 2 |
| 650-de. | 1/2“ | 0-60 | 0 - 4 |
| 650-DF. | 1/2“ | 0 - 150 | 0-10 |
选项-在型号末尾添加合适的字母:
电子抽头排气:1/8 " NPT端口允许捕获排气。
T - 防篡改盖 - 防止休闲调整偏置设置。
U - BSP移植
X - ATEX 2014/34/EU
Z -固定负偏压:建在4+Psig偏见
配件
安装支架：P / N：446-707-025
压力计：
P/N: 446-725-003
0-30 psi p / n：446-725-004
0-60 psi p / n：446-725-001
0-150 PSI P / N：446-725-002
