坚固的铝套管的快速冲程能力
6500型铝量助推器为1：1信号，输出中继，在需要高流量容量的应用中使用。通常，它们用于增加大容量阀致动器的节流速度。它们适用于隔膜或活塞致动器。固定死区和可调旁路阀组合，以允许小增量下游调节，而无需打开主增压阀。旁通阀用于调整动态响应，以提供宽范围的致动器尺寸。

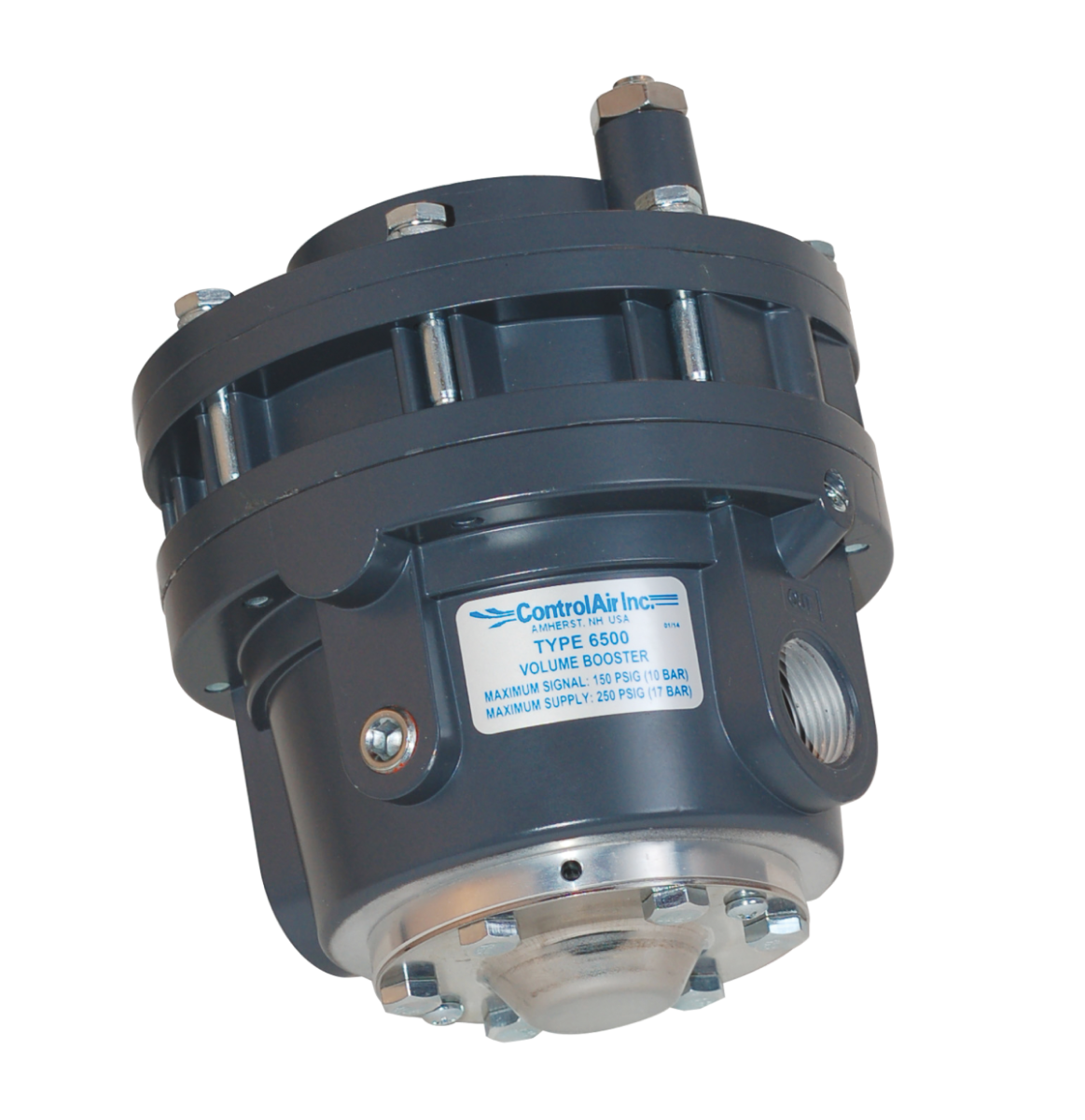

6500型高流量容量升压器
| 流量 | 400 scfm (11,320 Nl/min) |
|---|---|
| 港口规模 | 1" npt, 3/4" npt |
| 信号端口大小 | 1/4“不扩散核武器条约》 |
| 排气口大小 | 3/4“不扩散核武器条约》 |
| 仪表港口大小 | 1/4“不扩散核武器条约》 |
| 最大流量/排气系数3/4“端口（CV） | 8.0 / 8.0 |
| 最大流量/排气系数1"端口(Cv) | 9.0/8.0 |
| 排气能力 | 150 scfm (4,252 Nl/min) |
| 信号/输出比 | 1：1 |
| 死亡带 | 小于0.2 psig (0.01 bar) |
| 供应压力敏感性 | 0.3 psig (0.02 bar)用于100 psi (6.8 bar)的供应压力变化 |
| Max。供应压力 | 250 psig (17 bar) |
| Max。信号的压力 | 150 psig (10 bar) |
| 环境温度限制(标准) | -40°to 200°F(-40°to 93°C) |
| 环境温度限制（低温选项） | -62°至194°F(-52°至90°C) |
| 重量 | 6.5磅(2.95公斤) |
| 安装选项 | 在线，安装支架 |
| 体材料 | 铝 |
| 其他材料 | 镀锌钢，腈或硅胶 |
| 零件号 | 铸造材料 | 移植 |
| 6500 - ea | 铝 | 3/4“不扩散核武器条约》 |
| 6500 - fa | 铝 | 1“不扩散核武器条约》 |
选项-在型号末尾添加适当的字母:
F -反馈端口
L -低温选项
R - EAC-TR-CU
S - 不锈钢饰边（仅限6500型）
X - atex 2014/34/ eu
配件:
安装支架(镀锌钢):P/N 449-542-040。
安装支架（316不锈钢）：P / N 449-542-041。
3/4″NPT排气屏/消声器配件:
镀钢P/N: 445-761-006
316不锈钢:P/N: 445-761-007
